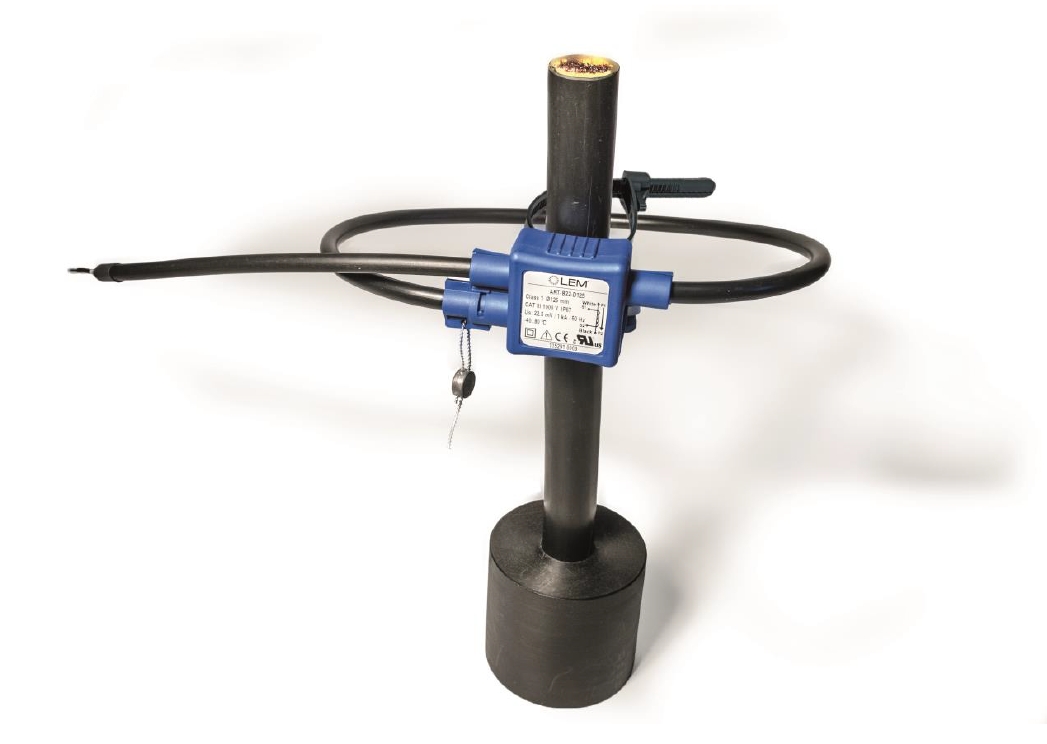

ART系列

ART系列是用于交流電電子測量的室內柔性?shī)A式羅戈夫斯基線圈，一次回路（電源）和二次回路（測量）之間采用電隔離。已獲專利的完美環路技術大大降低了因被測導體在孔徑內的位置而產生的誤差，以及因靠近外部導體而產生的誤差。

此外，ART系列內部屏蔽允許在低初級電流時提高測量精度。

Rogoswki線圈技術系列產品專為工業和智能電網應用領域而設計。

主要特點

• 精度都能達到符合IEC61869規定的0.5級，
• 不管原邊導體位置如何，精度好于0.75%
• 額定絕緣電壓1kV CATIII
• 測量范圍10到10000ARMS
• 輕薄靈活的分芯式電流傳感器，便于隨處安裝
• 接近完美的線性度，沒有飽和, 電流測量沒有上限
• 內部屏蔽層
• 輸出電壓信號是原邊電流的微分，50Hz時22.5mV/1kA,需要積分器還原成電流信號

特點

• 線徑6.1mm,線圈直徑從35mm到300mm
• 帶寬: 50/60 Hz, 最大700kHz(開路無負荷)
• 工作溫度: -40°C 到 +80°C
• 被測線路連接情況下可以方便地安裝
• 需要線槽可以用扎帶把線圈固定在導體上
• 有一個2mm孔可以安裝鉛封

典型應用

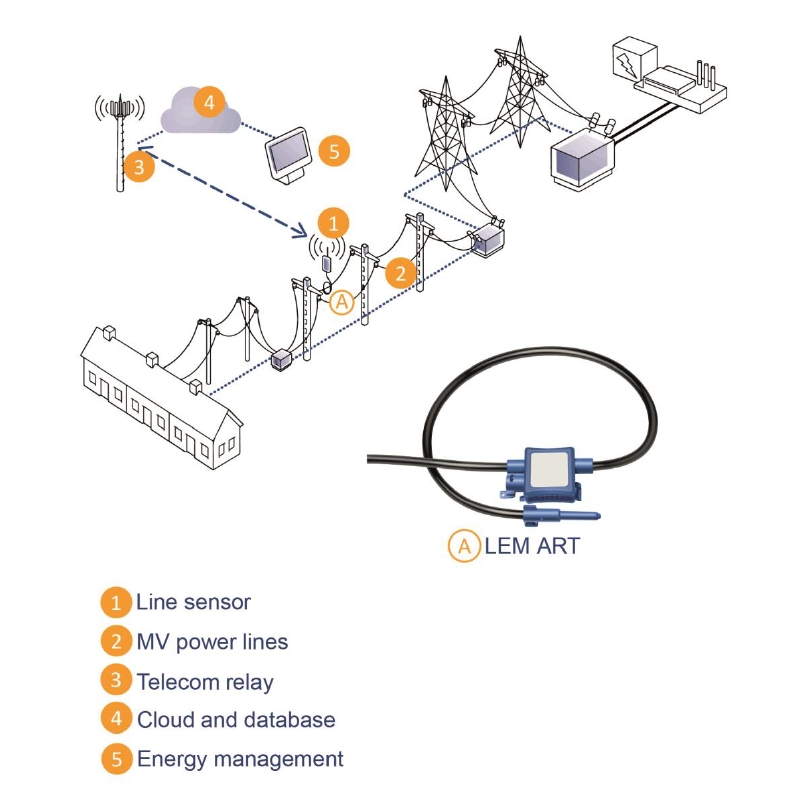

• 二次配電變電站
• 配電變壓器監測
• 相量測量單元（PMU）
• 商業和工業建筑
• 計量和分項計量
• 需求響應（DR）
• 配電系統設備

ARU系列

ARU系列是一種戶外柔性?shī)A式羅戈夫斯基線圈，用于一次回路（電源）和二次回路（測量）之間電隔離的交流電流電子測量。已獲專利的完美環路技術大大降低了因被測導體在孔徑內的位置而產生的誤差，以及因外部導體靠近而產生的誤差。

此外，ARU系列內部屏蔽允許在低初級電流時提高測量精度。

Rogowski線圈技術系列產品專為工業和智能電網應用領域而設計

主要優勢

• 精度0.5級（基于IEC 61869-10 和IEC 61869-6標準）
• 包含位置誤差在內的精度不低于1%
• 絕緣強度CATIII
• 測量從300000A的交流電流
• 柔性開口電流測量元件，適用不同場合的快速安裝
• 完美線性，沒有磁飽和，測量電流沒有上限
• 內置屏蔽層可以隔離干擾
• 輸出電壓和原邊電流的微分成正比（需要積分器）：100 mV/kA @ 50Hz

主要參數

• 線圈線徑10.4mm，線圈直徑從70mm到300mm共5種規格可選
• 防紫外線，防水，防塵，防冰，適合戶外應用
• 頻率：50/60Hz
• 運行溫度：-40°C to +80°C
• 無需斷開一次電流，快速簡單安裝
• 旋轉鎖緊式卡扣可靠耐用
• 可用扎帶固定于被測線纜上的塑料卡槽
• 2.4mm鉛封孔確保線圈不被無關人員打開
• 適用于配電網的各種應用：配網自動化故障檢測、隔離和恢復，電網監測（例如智能變電站），保護功能，配電變壓器監測，電能質量監測，電壓控制等。

典型應用

• 用于故障檢測的配電自動化
• 隔離和恢復
• 電網監控（如智能變電站）
• 保護與安全
• 配電變壓器監控
• 用于電壓控制和電能質量的配電自動化
• 戶外變電站
• 地下變電站
• 桿上變壓器
• 架空線路
• 配電系統設備
